Descripción general del producto
ElCámara de drenaje sobre orugases un sistema de inspección por vídeo robótico profesional diseñado para inspecciones de tuberías de gran-diámetro, larga-distancia y complejas. En comparación con las cámaras de inspección de tuberías tradicionales con varilla de empuje, los sistemas de inspección basados en orugas-utilizan mecanismos de accionamiento motorizados con orugas o ruedas, lo que permite que el robot se mueva hacia adelante, hacia atrás y gire suavemente dentro de las tuberías mientras mantiene un funcionamiento estable a largo plazo-.
Este sistema se utiliza ampliamente en redes de drenaje municipales, líneas principales de aguas pluviales y alcantarillado, tuberías industriales, túneles de servicios públicos, sistemas petroquímicos y tuberías de energía.

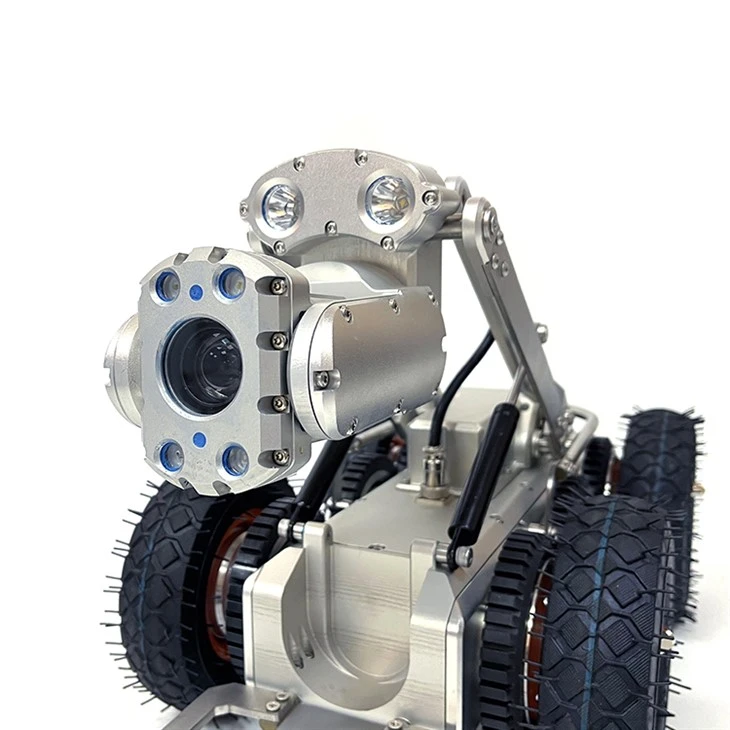

El sistema Drain Crawler Camera consta de un cabezal de cámara de alta-resolución-e inclinable-, un robot rastreador inteligente, un carrete de cable reforzado, una unidad de control profesional y un sistema de localización de tuberías opcional. Permite una inspección visual clara y una documentación profesional de los defectos internos de las tuberías, como grietas, deformaciones, acumulación de sedimentos, corrosión, fugas, desplazamiento de juntas y daños estructurales.
Especificaciones típicas
| Cabezal de cámara sobre orugas | Brillo de la luz ambiental | Brillo de la luz ambiental |
|
|
Altura de elevación | 150MM, Elevación eléctrica |
| Zoom | Zoom óptico de 10x, zoom digital de 12x | |
| Impermeable | IP68 .Hasta 10 m bajo el agua. | |
| Material | Acero aleado | |
| Diámetro de la cámara | 105mm | |
| Rotación | Panorámica sin fin de 360 grados, inclinación de 220 grados | |
| Brillo ajustable | ajustable en 3 niveles | |
| luz de la cámara | 4 piezas | |
| Doble cámara | Doble cámara delantera y trasera | |
| Presión de la lente de la cámara | 110Kpa-180Kpa, presión del cuerpo del robot: 110Kpa-180Kpa | |
| Brillo ambiental de la cámara trasera | 20*10000LUX | |
| cámara trasera |
21mm |
|
| Píxel industrial frontal | 4 MGPS | |
| Ángulo de visión de la cámara trasera | 90 grados | |
| Temperatura de trabajo | -10°C grados -55°C grados | |
| Brillo ambiental de la cámara frontal | 16*10000LUX | |
| Cámara trasera pixel industrial | 3 megas por segundo | |
| Medición láser | Personalizado | |
| Informe | Apoyo | |
| Inclinación | Apoyo | |
| 512HZ | Personalizado | |
| Láser | Personalizado | |
| Velocidad | 10,2 m/m (rueda de 120 mm) /14 m/m (rueda de 150 mm) |
|
Caja de control (dos colores) |
Pantalla | Monitor LCD de 10 pulgadas |
|
|
Resolución | 1920*1080 |
| Función | Función de pausa de vídeo | |
| hdmi | Admite transmisión inalámbrica de HDMI y el controlador se conecta a la computadora | |
| Almacenamiento | Tarjeta de memoria Max. 32G (1GT Mobile HD) | |
| Crucero | Crucero con un clic, el robot siempre funciona | |
| Reiniciar | Restablecimiento de la lente con un-clic | |
| Teclado | Con un teclado para editar el archivo en tiempo real. | |
| Pendiente | El contador de metros, la pendiente (U 0-90 grados, D0-90 grados) y la presión se muestran en el monitor | |
| Voltaje | AC220V OR110V/para sus necesidades | |
| hdmi | hdmi | |
| Característica | Función de reinicio de una tecla de lente, crucero automático, medidor de cero claro, dispositivo de liberación de protección | |
| Tamaño | 36,5*29,5*17cm |
|
Carrete de cable |
Carretilla | carretilla electrica |
|
|
Diámetro del cable | 9mm |
| Material | Aluminio de aviación + plástico PC | |
| Material del cable | Cavlar profesional | |
| Función de alarma | Botón de alarma en la carretilla | |
| Longitud del cable | 0-150 m, más de 150 m, sugerimos otro carrete de cable eléctrico (personalizado) | |
| Tamaño | 78cm*46cm*52cm | |
| Función |
Diseño de barra de tracción, fácil de transportar. |
Diferencia entre la cámara sobre orugas de drenaje y la cámara para tubería con varilla de empuje
| Artículo de comparación | Cámara de drenaje sobre orugas | Cámara de tubo con varilla de empuje |
|---|---|---|
| Diámetro de tubería aplicable | Tuberías medianas y grandes | Tuberías pequeñas y medianas |
| Método de movimiento | Accionamiento sobre orugas motorizado | Empuje manual |
| Distancia de inspección | Distancia ultra-larga | Corta a media distancia |
| Estabilidad | Extremadamente alto | Operador-dependiente |
| Nivel Profesional | Grado municipal e industrial | Mantenimiento y uso-ligero |
¿Para quién está diseñado?
ElCámara de drenaje sobre orugases una solución ideal para:
- Autoridades municipales de inspección de tuberías.
- Empresas de drenaje y tratamiento de aguas residuales.
- Empresas de inspección y consultoría de ingeniería.
- Contratistas de rehabilitación sin zanjas
- Instalaciones industriales y empresas energéticas.
Aplicaciones típicas
ElDrenar cámara CCTV sobre orugasEs especialmente adecuado para inspecciones en los siguientes entornos:
- Tuberías municipales de alcantarillado y drenaje (DN200–DN3500+)
- Alcantarillas pluviales y túneles de servicios públicos
- Tuberías industriales y líneas de descarga de fábricas.
- Tuberías de transmisión de petróleo, productos químicos y energía.
- Conductos de alimentación y protección de cables.
- Inspecciones de aceptación y puesta en servicio de nuevos oleoductos.
- Evaluación de la condición antes de la rehabilitación de tuberías envejecidas.
- Inspección previa- y post-para proyectos de reparación sin zanjas (CIPP)
En tuberías de larga-distancia, sistemas de baja-gradiente o tuberías con acumulación de sedimentos, la cámara Drain Crawler mejora significativamente la eficiencia de la inspección, la seguridad operativa y la precisión de los datos.
Preguntas frecuentes
P1: ¿Qué diámetros de tubería son adecuados para una cámara de drenaje sobre orugas?
R: Las cámaras sobre orugas para drenaje generalmente están diseñadas para tuberías de DN200 mm y superiores, con configuraciones personalizables según los requisitos de su proyecto.
P2: ¿El sistema admite inspecciones a larga-distancia?
R: Sí. El sistema admite longitudes de cable de 50 a 150 metros o más (más de 150 metros, sugerimos otro carrete de cable eléctrico (personalizado)), lo que lo hace adecuado para inspecciones de alcantarillado principal municipal.
P3: ¿El sistema es resistente al agua?
R: Sí. Tanto el cabezal de la cámara como el robot sobre orugas cuentan con protección impermeable IP68, lo que garantiza un funcionamiento fiable en condiciones sumergidas.
P4: ¿Se pueden exportar vídeos de inspección?
R: Sí. La grabación de vídeo admite almacenamiento USB y exportación de datos, lo que permite generar informes y documentarlos fácilmente.
Contáctenos
ElCámara de drenaje sobre orugases más que un simple dispositivo de inspección de tuberías-es una solución profesional que mejora la eficiencia de la inspección, reduce los riesgos laborales y mejora la precisión en la toma de decisiones de ingeniería-.
Para proyectos que involucran inspecciones de tuberías de gran-diámetro, larga-distancia o complejas, los robots de inspección sobre orugas se han convertido en la solución estándar-de la industria.
Para recibir especificaciones técnicas detalladas, opciones de precios o estudios de casos de aplicación, comuníquese con nuestro equipo profesional de inmediato por correo electrónico ainfo@bestdertech.como por teléfono al +(86)-186-6531-5008.
